「ペンツール」のサブセットを使っての、主にパスの編集について見てゆきます。
なお、いわゆる「編集ツール」と呼ばれる機能は別に有ります。例えば「拡大・縮小ツール」「各種変形ツール」等など。これについても別途後述します。
ここではパスの構成要素（アンカーポイント、方向線）を操作することで、セグメントそのものを直接編集してゆきます。

パスの編集には「ペンツール」のサブセットと共に、「ダイレクト選択ツール」が主要な役割を果たします。「パス、オブジェクトの選択」については別項で………。

■ ペンツールのサブセット

ペンツールサブセット

ツールボックスに表示されているのは、通常「ペンツール」です。
ペンツールを長押し（2，3秒間プレスし続ける)することで、そのサブセットが表示されます。

主にパスの操作・編集に使います。

■アンカーポイント追加ツール

Illustrator　アンカーポイント追加ツール既に描かれているセグメント上にアンカーポイントを追加します。

操作方法

  1. ツールボックスから「アンカーポイント追加ツール」を選択します。
  2. パスのセグメント上でクリックします（パスが選択されている必要は有りません）。
  3. アンカーポイントが追加され、ペンツールで配置したアンカーポイントと同じ様に操作できます。

■アンカーポイント削除ツール

Illustrator　アンカーポイント削除ツール既に配置されているアンカーポイントを削除します。
両側のアンカーポイントどうしが繋がります。

操作方法

  1. ツールボックスから「アンカーポイント削除ツール」を選択します。
  2. パスのアンカーポイント上でクリックします（この場合、パスが選択されている必要は有りませんが、スムーズポイントはパスが選択状態で無いと、アンカーポイントの位置が分かりづらいので、ダイレクト選択ツールでセグメントをクリックして、選択状態にしておいた方が分かりやすいでしょう）。
  3. アンカーポイントが削除され、両側のアンカーポイント同士が繋がります。

※ ペンツールでの、アンカーポイント追加・削除

「環境設定」による、ペンツールの機能拡張

Illustratorの環境設定（編集→環境設定→一般）で、「自動追加/削除をしない」のチェックを外して置くと（推奨）、ペンツールでの描画中にペンツールが自動的に「アンカーポイント追加」或いは「削除」ツールに切り替わります。

  1. ペンツールを、描画中のセグメント上に合わせると、自動的に「アンカーポイント追加ツール」に切り替わります。
  2. ペンツールを、描画中のパス上アンカーポイントに合わせると、自動的に「アンカーポイント削除」ツールに切り替わります。

※この場合、パス描画を継続する為の新たなアンカーポイントを、セグメント上、アンカーポイント上に設置出来ないことになります。
設置の必要が有る場合、「環境設定」で「自動追加/削除をしない」にチェックを入れます。

■アンカーポイント切り替えツール

Illustrator　アンカーポイント切り替えツールコーナーポイントをスムーズポイントに、スムーズポイントをコーナーポイントに、切り替えます。

スムーズポイントからコーナーポイントへの切り替え

  1. アンカーポイント切り替えツールを選択
  2. 画面上で、スムーズポイントをクリック
  3. 方向線が消えて、コーナーポイントになる
    （予めパスをダイレクト選択しておいた方が、ポイントの位置が分かりやすいでしょう。）
  4. 曲線セグメントの端点をクリックすることで、直線セグメントに切り替えることも出来る。

Illustrator　アンカーポイント切り替え2

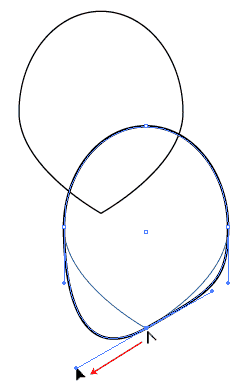

コーナーポイントからスムーズポイントへの切り替え

  1. アンカーポイント切り替えツールを選択
  2. 画面上でコーナーポイントをプレス、そのままドラッグして方向線を引き出す。
  3. スムーズポイントに切り替わる。
  4. 直線セグメントの端点をプレス、ドラッグすることで、曲線セグメントに切り替えることも出来る。

Illustrator　アンカーポイント切り替え3

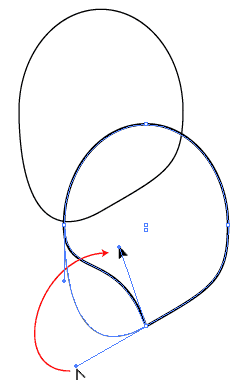

■方向線を折り曲げて、或いは格納して、コーナーポイントへの切り替え

  1. スムーズポイントの、片方の方向線をプレス、ドラッグすることで、方向線を折り曲げたり、ポイントに格納することが出来る。（方向線は、パスをダイレクト選択すれば表示される）
  2. コーナーポイントに切り替わり、セグメントの形状も変る。

■キー併用による、ツールの切り替え

ペンツールを使用中に、特定のキーを押すことで、ペンツールを一時的に他のツールに切り替えることが出来ます。

Ctrlキー

ペンツールを含め、全てのツールを使用中、Ctrlキーを押すと、一時的に「選択ツール」「ダイレクト選択ツール」に切り替えることが出来ます。 切り替わるツール（「選択ツール」「ダイレクト選択ツール」）は、直前に使用されていた方になります。
どちらも使っていなかった場合は「選択ツール」に切り替わります。

Altキー

ペンツールを使用中、Altキーを押すと、一時的に「アンカーポイント切り替えツール」に切り替わります。
