パスには「線」と「塗り」の２つの要素が有ります。
「線」はセグメント、「塗り」はセグメントに囲まれた領域部分です。
「線」と「塗り」に対し、様々な属性を設定出来ます。属性（特にカラー）が設定されていないパスは、プレビュー状態で表示されず、プリントアウトも出来ません。

■ パスの２要素「線」と「塗り」

線に対する属性設定

  1. 線種（線幅、実線・破線、端線の種類等）
  2. カラー
  3. パターン・テクスチャ
  4. ブラシ

塗りに対する属性設定

  1. カラー
  2. グラデーション
  3. パターン・テクスチャ

以下順次見てゆきましょう。

■線と塗りのカラー設定

「カラー」はパスにとって最も重要な属性です。
カラーが設定されて始めて、パス、オブジェクトが表示されプリントアウトされます。

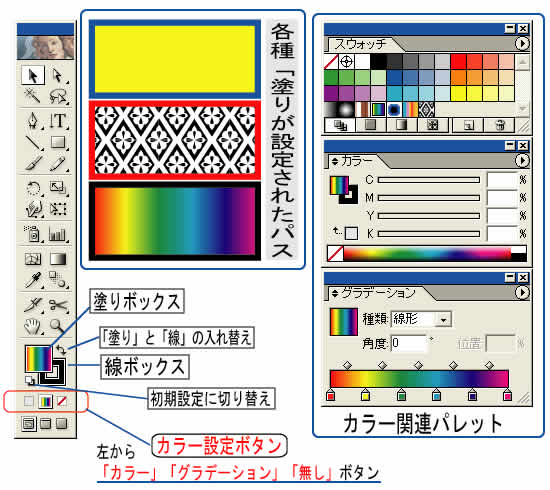

「カラー設定」は、ツールボックス（パレット）の下部、〈塗り〉ボックスと〈線〉ボックス、及びその下の、カラーの入れ替え（切り替え）ボタンで行います（下図）。
これらのボックス、ボタンは、右のカラーに関するパレットと密接に連動しています。

Illustrator　塗りの設定



カラーボックス関連

  1. 「線ボックス」で線の、「塗りボックス」で塗りのカラーを設定します。
  2. 前面に配置された「ボックス」にカラーが設定出来ます。そのカラーがパス（線、塗り）に反映されます。

※「線」「塗り」のボックスの切り替え方法

  1. 背面ボックスをクリックして前面に出す
    カラーパレットのボックスでも切り替え出来ます。
  2. 「塗りと線の入れ替え」をクリックする。
  3. 「半角英数字入力」状態の時[X]キーを押す。

※初期状態では、「線」が黒、「塗り」が白に設定されています。
「初期設定ボタン」で、初期状態に戻すことが出来ます。
※「線」が設定されていなく、「塗り」だけが設定されている直線パスは、１ピクセル幅のオブジェクトとなります。

スウォッチパレット、カラーパレット

  1. 「スウォッチパレット」のカラーチップをクリックすると、前面に配置された「カラーボックス」に反映されます。
  2. カラーチップをドラッグ＆ドロップで、カラーボックスに適用できます。
    叉、画面上のパスの「線」「塗り」部分にドラッグ＆ドロップで直接カラー適用できます。
  3. 「塗り」には、「パターン」「グラデーション」も適用できます。
  4. 適用したカラーチップのカラーは、カラーパレットのスライダーに反映されます。
    カラースライダーで編集出来ます。

カラー設定切り替えボタン

「カラー設定ボタン」（上図、下）でカラーの設定モードを切り替えます。

  1. 「カラーボタン」は、パスに単色設定します（図、左）。
  2. 「グラデーションボタ」ンは、パスにグラデーションを設定します（中）。
  3. 「無しボタン」は、パスの線叉は塗りを透明にします（右）。

■塗りの属性設定

パスに対し「塗り」が設定されている場合、その「塗り」に対し、幾つかの属性設定が出来ます。

  1. カラー
  2. グラデーション
  3. パターン・テクスチャ

※ 「カラー」設定については、上記「スウォッチパレット」「カラーパレット」で触れました。以下、グラデーション、パターンについて述べて見ます。

■グラデーションの設定

パスの「塗り」へのグラデーション設定

  1. 「カラー設定切り替えボタン」のグラデーションボタンで、カラーモードをグラデーションに設定出来ます。
    その際、前回適用したグラデーションが適用されます。
  2. 「スウォッチパレット」のグラデーションカラーチップをクリックして、塗りに適用できます。
  3. グラデーションの状態は、グラデーションパレットに反映されますので、そこでグラデーションを編集できます。

Illustrator　グラデーションの設定

※左図はグラデーションパレットです。以下の設定が出来ます(パレットの下図は適用例）

  • グラデーションの種類（線形、円形）
  • グラデーションの角度（線形選択時）
  • カラー濃度の中心位置
  • グラデーションのカラー編集、変更

「グラデーションバー」での、カラーの変更、カラーの追加、調整

「グラデーションバー」で、グラデーションの各種設定が出来ます。

  1. グラデーションバーの下をクリックすると、その位置にカラーボックスが追加されます。
  2. グラデーションバーのカラーボックスをクリックし、カラーパレットのスライダーでカラー調整できます。
  3. グラデーションバーのカラーボックスに、スウォッチパレットのカラーチップを適用するには、Altキーを押しながら、カラーチップをクリックします。
  4. グラデーションバーのカラーボックス、カラーの中間点をドラッグして、位置調整が出来ます。
  5. ツールボックスの、「グラデーションツール」で、パス上をドラッグすることにより、グラデーションの開始位置、終了位置、角度を設定出来ます。

■パターン、テクスチャの適用

「塗り」と「線」に、「パターン」或いは「テクスチャ」を適用できます。

パターン、テクスチャライブラリ

Illustratorには膨大なパターン、テクスチャライブラリが用意されています。 予め、IllustratorのCD-ROMから、ハードディスクの所定のフォルダにコピーしておきます。

｢線」に設定するブラシライブラリについては、こちら。

ライブラリへの登録

  1. IllustratorのCD-ROMから、ハードディスクにコピーしておきます。

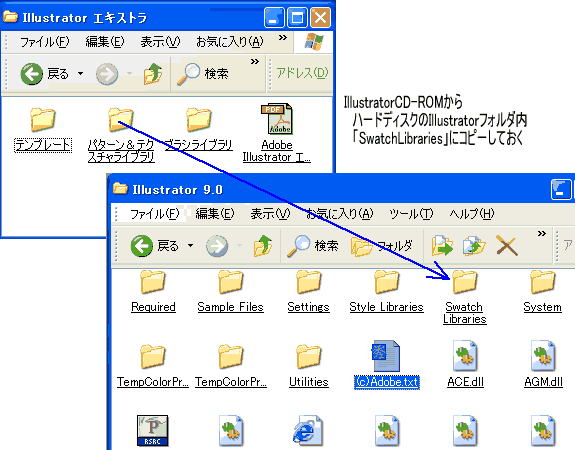

    CD-ROM 内の「Illustratorエキストラ」フォルダ→「パターン＆テクスチャライブラリ」フォルダ」を、ハードディスクのIllustratorフォルダ内「SwatchLibraries」フォルダに、ドラッグ＆ドロップでコピー。
  2. 後は、Illustratorを開き、「ウインドウ」→「スウォッチライブラリ」から呼び出せます。
  3. パスに適用出来ます（クリック、ドラッグ&ドロップ）
  4. パスに適用すると、自動的にスウォッチパレットに登録されます。

Illustrator　スウォッチ・ブラシの登録

■ パターンの作成登録

スウォッチパレットに、自分で作成したオリジナルのパターンを登録出来ます。

  1. パターンのユニットとなる長方形（正方形を含む）を作成します。
    線、塗りの設定は任意で構いません。それに応じたパターンが作成されます。
  2. 長方形の上（前面）にパターンの元になるオブジェクトを描きます。
  3. 背面の正方形、パターンの元になるオブジェクトを全て選択。
  4. メニューから「編集→パターン設定」で〈新規スウォッチ〉ダイアログボックスが表示される。
  5. 適当な名前を入力し〈OK〉
  6. スウォッチパレットに新規パターンが登録される。

手順-1

長方形を描き、その上（前面）にパターンのオブジェクトを書きます。

（下左図は、線無し、塗り有り、下右図は線有り、塗り無し）
塗りが無い場合背景が透明となります。

Illustrator　パターンの登録Illustrator　パターンの登録

手順-2

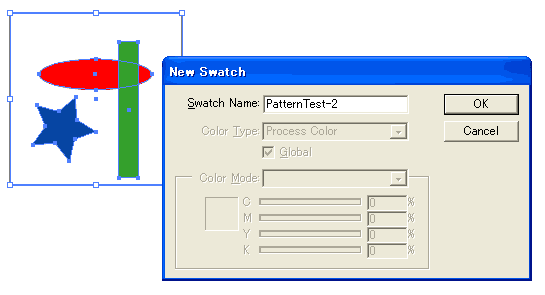

背景長方形と、前面オブジェクト全て選択し、「編集→パターン設定」で表示される〈新規スウォッチ〉ダイアログボックスで名前を入力、OK 。

Illustrator　パターンの登録



手順-3

スウォッチパレットにパターンが登録される
（パレット左) ので、オブジェクトの塗りに適用する。

Illustrator　パターンの登録　パレット

※ パターン適用例

Illustrator　パターンの登録　適用
