前ページで、パス同士のマスク処理を「魚」を題材に説明しました。
ここでは、「グラデーション」、「ビットマップ」に対するマスクの適用例です。
特に、ビットマップへのマスクは、Photoshopの「クリッピングパス」としても機能します。


■ グラデーションへのマスク

「グラデーション」に対し、マスキングしてみました。
この例では、マスクオブジェクトとして「テキスト」を使って見ましたが、 勿論、普通の?、オブジェクトでもマスク可能です。

Illustrator クリッピングマスク 07

設定例

グラデーションとテキストを配置(右上図)。

マスク設定後(右下図)。

設定手順

  1. マスクオブジェクト設定
    マスクされるオブジェクトの前面にテキストを配置 。
    バージョン9以降、テキストをアウトライン化する必要は有りません。
  2. 選択
    テキスト、グラデーション両方を同時選択
  3. マスク完成
    オブジェクト→クリッピングマスク→作成

※ 複雑なグラデーションへのマスクの活用

マスクとブレンドを組み合わせて、オブジェクトに複雑なグラデーションを設定する例を、こちらに掲載しておきました。

■ ビットマップ画像へのマスク

写真等、ビットマップ画像に対してもマスキング可能です。
上記「グラデーション」と同じくテキストでマスキングしてみました。

Illustrator クリッピングマスク 008

設定例

ビットマップイメージとテキストを配置(右図)。

Illustrator クリッピングマスク 09マスク設定後(右図)。
背景のビットマップイメージが、テキストの形に切り抜かれました。

設定手順

設定手順 は上記グラデーションと同じです。

  1. マスクオブジェクト設定
    マスクされる画像 の前面にマスクオブジェクト(今回はテキスト)を配置、
  2. 選択
    両方を同時選択
  3. マスク完成
    (オブジェクト→クリッピングマスク→作成)します。
    写真がテキストの形に切り抜かれました。
    配置するテキストはなるべく太いフォントが効果的でしょう 。

■ クリッピングパスとしての使い方

上記の2例では、マスクをするオブジェクトの形(上記では、テキスト)を優先し、そのアウトラインで背景を切り取ることを意図したものです。

クリッピングマスクは又、上記例とは逆に、ビットマップ画像の中で、任意の形(下図の蓮の花)に合わせてマスクをし、その画像だけを背景から切り抜くということも出来ます。 上のテキストも同じことですが、マスクするオブジェクトはどんなに複雑な形状でも構いません。
これは、Photoshop等、ビットマップ系ソフトの機能である「クリッピングパス」と同じ効果を持ちます。

※ 「クリッピングパス」と言うのは、他の画像や、DTPでのページ上に配置する目的で、画像の必要部分だけを選択、取り出す機能です。
ビットマップ画像では、特定の領域だけを取り出すには、このように何らかの方法で、その領域を「選択」する必要が有ります。

つまりビットマップ画像に対するクリッピングマスクは、使い方次第で、「クリッピングパス」としても機能します。
非常に使用頻度の高い使い方です。ここで抑えておきましょう。

設定手順

  1. マスクオブジェクトの作成・設定

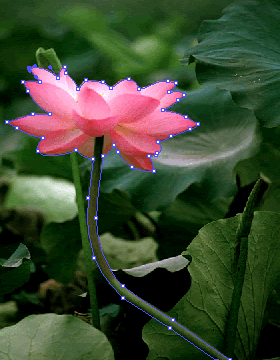

    切り抜きたいフォルム(下左図の蓮の花)にあわせ、ペンツールなどでトレースし、クローズパスを作成します。
  2. 選択
    パスと背景画像の両方を同時選択。
  3. クリッピングマスク作成
    (オブジェクト→クリッピングマスク→作成)します。
  4. マスク完成
    パスに合わせ、画像が切り抜かれました(下右図)。
    切り抜かれた背景部分は、非表示となり透明になっています。

Illustrator クリッピングパス 01Illustrator クリッピングパス 02

Illustrator クリッピングパス 03

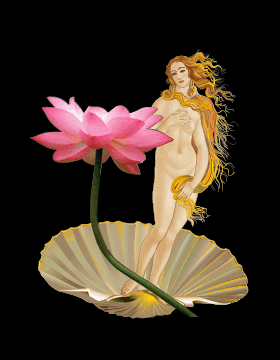

切り抜いた画像を、他の画像の前面に配置した例(左図)。

Illustratorの使い慣れたベジェ曲線でトレースし、マスキングすれば、そのままクリッピングパスとして機能します。

※ なおPhotoshopでの「クリッピングパス」の方法は、「実践講座→Tips アラカルト→画像の切り抜き・配置」に、

Illustrator9以降でのPhotoshop画像配置については「FAQ&Tips」に掲載しています。
