描画・データ作成等、テクニック関連

用語検索。クリックして下さい。用語検索が別ウインドウで開きます

サイト内用語検索

クリックしてウインドウを開き、必要に応じてウインドウ幅を調節して閲覧してください。

■ アルファベットを横向きに入力する方法

Question

アルファベットをうつと、文字が縦には、うてるのですが、文字が横をむいてしまいます。どのように解決すれば良いか。

Answer

横にしたい文字をドラッグで選択。
その後「文字パレット」の「多国語オプション(タブ右横の右向き三角をクリックして表示)」の中、「文字の方向」を変更。
用途に合わせて「通常」と「縦中横」を使い分ける。

関連ログ

112

■ 新規作成したブラシ(スウォッチパターン)の保存

Question

ブラシパレットで、新規ブラシを作成、それをライブラリに保存したいがコマンドが無い。どうしたらよいか。

Answer

一つ一つのブラシを個々には保存できない。
ファイル単位でライブラリに保存、或いは呼び出すことになる。
幾つかの方法が有りますが、

  1. 新規作成したブラシがブラシパレットに登録されているファイルを、保存しておいて、使いたい時に呼び出し、そのファイル上でアートワークする。
  2. 新規ファイルで、「ウインドウ→ブラシライブラリ→その他のライブラリ」で、上記、1のファイルを開けば、新規ファイル上でそのブラシライブラリが開く。
  3. 上記、1のファイルを、Illustratorのブラシフォルダ(通常は、「C:\Proguram Files\Adobe\Illustrator 10\プリセット\ブラシ」です)に別名で保存します。
    その後Illustratorを再起動すれば、「ウインドウ→ブラシライブラリ」にそのファイル名で登録されています。

3が、一番スマートであろう。
作成したブラシを一つのファイルにまとめておいて、「カスタムブラシ」とか何とかファイル名を付けて、上記3のように登録しておけばよい。
そしてブラシが増えたら、随時上書き保存する。

パターン、テクスチャの適用ブラシの適用

関連ログ

1088

■ フォント(文字)を細くしたい。

Question

フォント(文字)を細くしたい。

Answer

文字をオブジェクトとして扱うのであれば、アウトライン化しても良いわけですよね。
それであれば一つ裏技?があります。

アウトライン化した文字の線をありにして背景色と同じにします。
線の太さは文字を見ながら加減して下さい。
背景色が単色かそれに近いものであればこそ使える技ですが。
(ワンズ・ワン氏)

関連ログ

1221

■ 破線のアウトラインをとりたい。

Question

イラストレーター(10.0使用)で、パスを線種で破線にして、破線のアウトラインを取りたいのですが、直線のアウトラインになってしまいます。破線のアウトラインを取る方法はないのでしょうか?

Answer

オブジェクトメニューの“透明部分を分割”を指定して、“すべての線をアウトラインに変換”にチェックすれば、破線をアウトライン化できます。

関連ログ

14614643

■ ブラシツールデータのアウトラインをパス化したい

Question

ブラシツールで描いた線(黒単色ベタ)のアウトラインをとってパス化したいのですが、いい方法は無いでしょうか。

Answer

  1. オブジェクト→アピアランスを分解
  2. オブジェクト>分割・拡張

関連ログ

3742

■ 長方形の角を、一つだけ、或いは二つだけ角丸にしたい

Question

長方形の角を、一つだけ、或いは二つだけ角丸にしたい

Answer

まず、予定サイズの長方形を1つ描き、
次に、その長方形よりひとまわり大きい長方形を描き、
小さい方の長方形と角を1箇所重ねた後、フィルタで角丸をつけ、
パスファインダの「形状エリアを交差」で仕上げてます

とろやん氏投稿

関連ログ

368020288

■ 多数のファイルを同じ条件で印刷したい(アクション、スクリプトの活用)

Question

指定したフォルダのすべてのaiファイルを同じ条件で印刷したいのです。

Answer

アクションで設定できる。詳細はログ参照(4636)。

スクリプトによる解決(13551)。
「イラレで便利」こちらにスクリプト紹介あり

関連ログ

4636574213551

■ Web用に保存時での、画像サイズの不一致

Question

携帯の待受画像をイラストレーター9.0で作っているのですが、Web用に保存すると、画像のサイズが微妙にずれてしまいます。
元画像は「240x320」(ピクセル)の長方形なのに、Web用に保存した際に「241x321」になってしまうのです…。

Answer

トンボを作成することで解決した。
詳細はログ参照

関連ログ

5038

■ 指定した長さの曲線を描きたい

Question

決まった長さの曲線を描きたい
直線は「情報パレット」などで確認しながら描けるが、長さを設定した曲線を描くにはどうしたらいいか。

Answer

  • その長さの糸をスキャンして、トレースをする。
  • サードパーティ製のプラグインを使う
  • /life/cycle/ のSatoHiroyukiさん
    こちらの「tips,etc」で、
    [illustrator > CS script: パスの長さ(再掲) (2005.06.10) ]を使うと、長さの確認が出来る。
  • 破線で描けば長さがわかる。

等など。

関連ログ

10337

■ 名刺作成法一例

Question

A4用紙に10枚並べて配置したい。その具体的方法?

Answer

横書き名刺として、

  1. その名刺を選択して、ツールボックスの選択ツールをWクリック。
  2. 水平移動距離91mm、水直移動距離0mmでコピー。
  3. 両方選択してツールボックスの選択ツールをWクリック。
  4. 水平移動距離0mm、水直移動距離55mmでコピー。
  5. 以後、Ctrl+Dの繰り返し。

(ゆうこさん)

関連ログ

10410


■ 斜線を、比率、或いは数値入力で延長・短縮したい。 および、ものさしツール解説

Question

線の延長は垂直と水平しかできません。斜線を延長したい場合は、パスを水平にしてから延長しています。 また、センチ指定での延長ができません。

その方法、或いはプラグインなど

Answer

  • PICTRIXさんの「Extend.js」がお望みに適うと思います。
    ただし、CS以上のバージョンです。(BO氏)
    http://www.pictrix.jp/ai/extend/index.html
  • デフォルトでもやりくりできる。
    ※環境設定で角度を入れればshiftドラッグで素直に延長できます。
    角度は定規ツールで測ります。情報パレットに角度表示される>環境設定に入力
    又は、定規ツールで測り>移動windowに角度が出るのでコピー>環境設定にペースト ※きっちりした距離を移動したいときは矢印キー(キーボードの)で。
    環境設定>キー入力に数値を入れる。 (デフォルト氏)
  • 解説ならびにものさしツールについて
  1. 添付画像参照-1
  2. 添付画像参照-2 (BO氏)
  • 有料ですが、プラグインxtream pathの「パス絶対リサイズ」ツールでできます。http://www.flashbackj.com/xtreampath/index.html
    30日使用版もダウンロードできます。(とろやん氏)

関連ログ

13442

■ 位置を指定してのペースト(虫眼鏡ツールの活用)

Question

Illustratorの画面上で、位置を指定してペーストできるか
ペーストオブジェクトと、画面上のオブジェクトとの混同を避けたい。

Answer

  1. 画面上のオブジェクトを選択し「前面へペースト」「背面へペースト」で、そのオブジェクトに対し、ある程度の位置指定ができる。
  2. 新規レイヤーを張り、そこにペースト。
  3. 虫眼鏡ツールでクリックし、ペースト。それによりペースト位置が指定できる(ゆうこさん)。

関連ログ

13550

■ 初めて印刷屋さんにデータを持ち込む、その際の心得は?

Question

IllustratorCSを使って作ったデーターを、始めて印刷屋さんに持ち込んで大量に印刷したい。 どんな事に注意したらよいか?
透明効果はダメだとか、フォントはアウトライン化するなど聞いたことあり。ブラシも使ってある。

Answer

基本的には印刷屋さんの指定にそってください。
最低限、使用できるイラレのバージョンとファイル形式、フォントの扱い、ブラシ・パターン・透明効果の使用の可否、カラープロファイルの指定の有無などは要確認です。

一般的な事項としては、余分なアンカーポイント(孤立点)、不要なスウォッチ、ブラシ、シンボル、レイヤーなどを削除してきれいにしておくぐらいはやっておいたほうが良いです。

あと、カンプは極力実寸で、名前と日付を忘れずに。

関連ログ

13366

1色刷りデータの作り方 も参照のこと

■ オブジェクトに接する矩形を書きたい(スクリプトの紹介有り)

Question

オブジェクトに接する矩形(バウンディングボックスに該当)を、簡単に書きたい。

Answer

  • 「段組設定」の利用(あぷらいとさん-ログ参照)
  • スクリプトの紹介・提供有り(古籏一浩さん)http://www.openspc2.org/
    多分、以下のようなスクリプトでよいかなと思いますが。これは選択したオブジェクトを四角形で囲むだけのものです。とりあえずver CS/CS2用です。CSはSHIFT JISコードで、CS2はUTF-8の文字コードで保存してから実行してみてください。複数のオブジェクトを選択した場合には個別に枠を付けます。あとは好きにしてくださいまし。

objColor = new CMYKColor();
objColor.cyan = 100;
objColor.magenta = 100;
objColor.yellow = 0;
objColor.black = 0;
selObj = activeDocument.selection;
for (i=0; i<selObj.length; i++)
{
x1 = selObj[i].geometricBounds[0];
y1 = selObj[i].geometricBounds[1];
x2 = selObj[i].geometricBounds[2];
y2 = selObj[i].geometricBounds[3];
w = Math.abs(x2-x1);
h = Math.abs(y2-y1);
rectObj = activeDocument.pathItems.rectangle(y1,x1,w,h);
rectObj.filled = false;
rectObj.stroked = true;
rectObj.strokeWidth = 6;
rectObj.strokeColor = objColor;
}

  • 上記スクリプト活用法解説(管理人)

1、上記スクリプト部分だけ、テキストエディタ(メモ帳など)にコピペする。
2、適当なファイル名をつけて新規保存。
○拡張子を[.js]に変更
○文字コードをIllustratorのバージョンにあわせ、変更。
○保存先「Illustratorフォルダ→プリセット→スクリプト」
(勿論別の場所からドラッグで放り込んでも可)。

これで、Illustratorの「ファイル→スクリプト」に上記スクリプトが反映される。
後は画面上で「オブジェクトを選択→当該スクリプトをクリック」すればOK。

関連ログ

12804

■ バージョン8以前での「Web用に保存」の方法

Question

ファイルメニュー「Web用に書き出し」コマンドが搭載されたのは、バージョン9からです。
バージョン8以前の「Web用書き出し」について、

Answer

「データ書き出し、バージョン8以前」

■ 破線の分割(破線セグメントを、個々のパス化)

Question

セグメントを「線パレット」で破線設定できるが、その破線を一つひとつのパスにしたい(ペンプロッタ出力への対応として)。

Answer

下記関連ログ参照

関連ログ

17599 (添付画像

■ アンカーポイントの整列

Question

オブジェクトの、幾つかのアンカーポイントを縦方向、或いは横方向に、一つのポイント座標を基準に整列させたい。

Answer

  1. アンカーポイントを順次選択(Shiftキーとダイレクト選択ツールの併用)し、整列パレットで整列を掛ける。最後に選択したポイントが基準点となる(バージョンCS3以降)。
  2. スクリプトによる解決(イラレで便利サイトさん)。
    http://d-p.2-d.jp/ai-js/pages/01_scripts/path_object/
  3. 市販の、Illustrator用プラグイン、フリー・シェアウエアの活用。

詳細は下記関連ログ

関連ログ

17721

■ 透明フィルムに印刷時のグラデーションの掛け方について(印刷と透明)

Question

透明グラデーション添付ファイルのような画像を透明 フィルムに印刷して、
真ん中の白い楕円部分を白ではなく、印刷のない透明のままで仕上がるようにしたいと思います。

現在は白い楕 円とそれより少し大きな、背景色と同じ色の楕円を用意し
ブレンドツールでグラデーションを表現していますが
このままプリンタにデータを渡 すと印刷が白であがってきてしまいますよね?

印刷は社内にあるプリンタ(透明フィルム印刷・白印刷できるもの)を使います。
真ん 中の白楕円を透明にできるような印刷データの作り方があれば、教えて下さい。

Answer

回答例

  1. ボカシの活用
  2. 透明オブジェクトとのグラデーション
  3. ホワイトとのブレンド
    等など

しかし色々問題あり。例えば………

  1. 印刷時、白は本来無色で、紙の地色(白)が反映されているだけ。
  2. 白地を表現し、かつ中心を透明にするには又別の方法が必要。



詳細は下記関連ログ
19954に、グラデーションの「特殊な」掛け方のチップス有り。

関連ログ

19945 19954

背景イメージ(例えば市松模様)に合わせ、文字色の反転

Question

市松柄(チェッカーフラッグ)色は(白と柿渋色)
の上に文字を置き白い部分の文字は柿渋色に、柿渋色の上の部分は白に
したいのですが、どのようにすれば良いのでしょうか?

Answer

下記関連ログ参照

関連ログ

20274

印刷に関する、さまざまな話題

Question

  1. CMYK、RGBと印刷との関係
  2. イラストレータでの色の置き換えについて(Kデータを特色に)
  3. 写真の2諧調化
  4. 白黒で印刷したい
  5. 1色刷りの作り方
  6. lpi(ライン・パー・インチ)について

Answer

それぞれ下記ログ番号参照

関連ログ

  1. 19202
  2. 19777
  3. 20000
  4. 20359
  5. 20365
  6. 18229

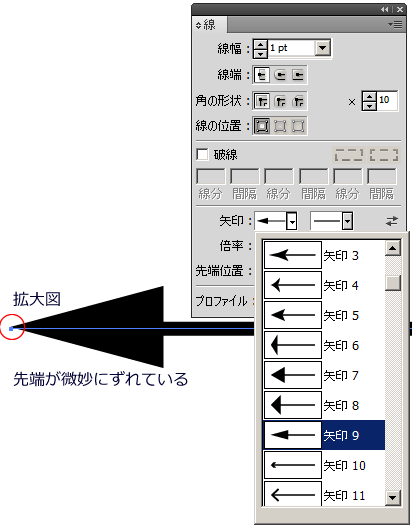

Illustrator CS5での、矢印(→)の不具合

Question

adobe ユーザーフォーラムへ、下記疑問投稿が有った。その確認と対処法について

矢印>illustrator CS5の矢印線端につける矢印で私の一番よく使うNo9の矢印の三角が線のセンターとずれています
>ほかのどうでもいい?矢印はちゃんとセンターにあるのですがこれはバグでしょうか?? Ver.15.0.0



Answer

編集で修正して上書き保存することで解決。
ファイルの場所は下記(Pelican氏)

Windows7の場合です。
Program Files(×86)/Adobe/Adobe Illustrator CS5/Suppot Files/Required/Resouces
/ja_jp/矢印.ai

関連ログ

20431
