ケース-1

■ アートワーク設定

先ず「描く為の環境」を設定しましょう。

1. 新規画面
   Illustratorを立ち上げ、「ファイル→新規」で新規画面を開きます。
   アートボード（グラフィックを作成するスペース、用紙に当たる）の サイズはA4で良いでしょう（※ 下記参照）。
   「カラーモード」はCMYKに設定しておきます。

2. 定規表示
   ガイドを引きますので､それに先立って「定規」を表示する必要が 有ります。
   「画面（CS では「表示」）→ 定規/定規を表示」で画面の左、上に定規が表示されます。

3. ガイドを引く
   時計のように、中心位置、線を合わせる必要のある画像作成には、予めガイドを引いておきます。
   左、及び上の「定規」内でマウスボタンをプレス、そのまま「ドラッグ＆ドロップ」でアートボード上の 中央部に縦､横のガイドを引きます。

※ Illustratorでのアートボードの設定は、ミリ単位で言えば、0.3528ミリ～5779.5586ミリの範囲です。つまり、最大約6㍍四方の設定が出来ます。
Illustrator 等ベクトル画像ソフトで作成される画像は、拡大・縮小しても画質が劣化すると言うことが有りません。
ですから、最終使用サイズにそれほど拘る必要は有りません。

■正円の描画

ケースを順次、外側から描いてゆきます。
「正円」を描く為、ツールボックスの「楕円形ツール」を使いますが、楕円形ツールの使い方で、通常二通りの方法が有ります（下図参照）。
どちらでも構いませんが、今回は「1」の方法でやります。

1、ダイアログボックスで数指定する方法。

（画面中央に、縦・横のガイドが引かれています）

1. 「楕円形ツール」を選択
2. Altキーを押さえながら、ポインタ（+）をガイドの交点に合わせクリック
   （Altキーは、中心からの描画になります）
3. 「楕円形ツールダイアログボックス」が表示されるので「幅」「高さ」に数値入力、ここではどちらも１８０mm指定する。
4. 「OK」で、ガイドの交点を中心とする直径１８０mmの正円が描かれる 。

2、ドラッグによる描画

1. 「楕円形ツール」を選択
2. AltキーとShiftキーを同時に押さえながら、ポインタ（＋）をガイドの交点に合わせます。
   （Altキーは中心からの描画、Shiftキーは正円描画の機能を持ちます）
3. そのまま楕円形ツールを外側にドラッグすると、ガイド交点を中心とする正円が描かれます 。
4. 数値データが「情報パレット」に表示されるので、所定のサイズになったらドラッグ終了。

※「情報パレット」は、「ウインドウ→情報」で表示。

---

■線、塗り（グラデーション）の設定

円パスが選択されている状態で、「線」「塗り」の属性設定を行います。

線の設定

「線種パレット」で「線幅」を１ポイント（左図）
カラーをK-100%に設定します。

---

グラデーションの作成

• 円パスに対し、取り合えずスウォッチパレットに初期設定で用意されている「円形グラデーション」を設定します。そこから意図するグラデーションを作って行きましょう。



• 「グラデーションパレット」を表示します。
  現在設定されているグラデーションの状態がパレットに表示されています。

• 「グラデーション」を変更して行きます。
  パレット下部グラデーションバーに付いているカラーチップを、追加（バー下でクリック）、削除（チップをドラッグ＆ドロップで外に外す）、移動（チップをドラッグで横に移動）出来ます。

• チップの位置は、パレットの「位置」に表示されます。
  チップのカラー情報は、カラーパレットに表示されます。

• カラーチップを４個設置し、位置とカラーを設定します。数値を下の欄に掲載しておきました。

※勿論多少の違いは構いません、目安として下さい。
※ グラデーションパレットのカラーチップの扱いは下記参照。

作成した「グラデーション」は、「スウォッチパレット」に登録しておきます（ドラッグアンドドロップ）。

グラデーション設定値

位置	10%	45%	70%	100%
C	0	54	80	100
M	0	16	23	65
Y	0	0	0	0
K	0	15	30	60

※ グラデーションパレット、カラーチップのカラーを変更、チップの追加・削除の方法

1. 変更したいチップを選択、Altキーを押しながら、スウォッチパレットのカラーを選択すると、そのカラーに置き換わる。
2. カラーパレットのスライダーを動かしてカラー変更が出来る。
3. カラーチップの追加は、グラデーションバーの下をクリック、又はスウォッチパレットのカラーをドラッグ＆ドロップ。
4. カラーチップの削除は、削除したいチップをドラッグして、外す。

グラデーション位置の調整

円パスに「円形グラデーション」を適用すると、グラデーションの中心がパスの中心に設定されます。
中心の位置とグラデーションの掛かり方を調整します。

1. ツールボックスから「グラデーションツール」を選択。

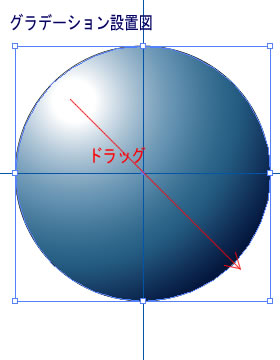

2. Shiftキーを押しながら、（上図グラデーション設置図赤線）の通りにドラッグします（Shiftキーは、角度を45度単位で強制します）。
3. 斜め左上にハイライトの有るグラデーションが設定されます。

---
