パス・オブジェクトの選択・編集-1
「パスとオブジェクト(作製)」では、主に"新規パスの作成"を中心に 見てきました。 「パスとオブジェクト(編集)」では、主に"既存のパスの編集"を中心に見てゆきたいと思います。
「移動」「拡大・縮小」「変形」その他多くの編集機能がありますが、編集するには先ず、それに先立ってそのパス、オブジェクトを「選択」しておく必要が有ります。
選択は、そのパス、オブジェクトを特定して、他と区別し、操作の対象とすることで、パス、オブジェクト操作の出発点です。
Illustratorには、目的や状況に応じて幾つかの「選択関連ツール」があります。
基本は「選択ツール」と「ダイレクト選択ツール」でしょう。
考え方として、選択ツールはオブジェクトの選択、ダイレクト選択ツールはオブジェクトを構成するパスとその要素（セグメント、アンカーポイント、方向線）を選択します。
■選択ツールによる、オブジェクトの選択
■ 選択関連ツール
最初に「選択」関連ツールを表示しておきます。
選択ツール、5つのバリエーション
Illustratorには５つの選択ツールがあります（バージョンCS）。
- 選択ツール
パス、オブジェクトの選択、及び移動 - ダイレクト選択ツール
パスの構成要素を個々に選択 - グループ選択ツール
グループ化されたオブジェクトを、個別に選択 - 自動選択ツール
類似する属性を元に、複数のオブジェクトをまとめて選択 - なげなわツール
ドラッグで囲んだ範囲が選択される
※ オブジェクトの選択は「レイヤーパレット」でも出来ます。 ※ 選択ツール（選択ツールに限りませんが）は、合わせるオブジェクトの状態によって、ポインタ形状が変わります。以下の図は、必ずしもその状況を正確に反映していません(そこまで丁寧にサイト作りが出来ませんでした）。
■ 選択ツールでの選択
選択ツールは、オブジェクトを選択します。
セグメントとアンカーポイントは表示されますが、方向線は表示されません。

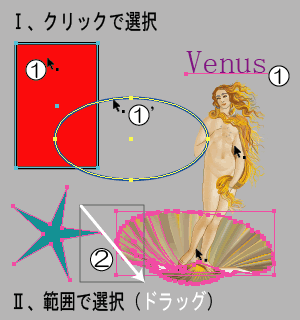

選択の方法
-
オブジェクトをクリックして選択
- クリックするとそのオブジェクトが選択される
- 「塗り」が設定されていないオブジェクトは、セグメントをクリックして、選択 ’
-
範囲指定して選択
斜めにドラッグし範囲設定すると、その範囲に引っかかる全てのオブジェクトが選択される
※選択の解除
画面上の、何も無い部分をクリック
-

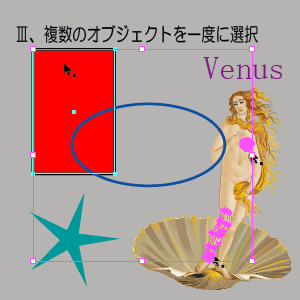

複数オブジェクトの選択（Shiftキー）
Shiftキーを押しながら選択ツールで順次オブジェクトをクリック、
クリックされたオブジェクトが、全て選択される （右図）
※ 選択の解除
Shiftキーで選択途中で、既選択オブジェクトを再クリックすると、選択解除されます
■ 選択に関する周辺機能
一時的なツールの切り替え
他のツールを使っている状態で、一時的にそのツールを選択ツールに切り替えることが出来ます。
- Ctrlキー
ペンツールなど、他のツールを使っているとき、Ctrlキーを押すと、一時的にそのツールを、「選択ツール」 「ダイレクト選択ツール」「グループ選択ツール」に切り替えることが出来ます。
その際、 切り替え前に、最後に使用していた「選択（関連）ツール」に切り替わります。
入り組んだ画像内でのオブジェクト、背面オブジェクトの選択
- 前面オブジェクトが選択状態のとき「選択→背面のオブジェクト（ショートカット、Ctrl+Alt+[）
- 前面オブジェクトの、「ロック」或いは「隠す」の活用。
- レイヤーパレットの活用（下図参照）。
- 前面、背面両方のオブジェクトを選択し（ドラッグによる選択など）、その状態で前面オブジェクトを「Shift+クリック」で選択解除

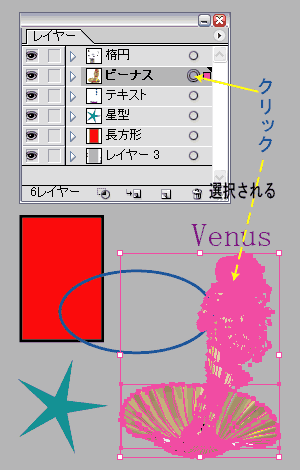

※ レイヤーパレットでの選択
レイヤーパレットでもオブジェクトの選択が出来ます。
- レイヤーの右側の○アイコンをクリックすると、そのレイヤー内の全てのオブジェクトが選択される。
- 選択されている状態の時、◎アイコンに変わる。
- サブレイヤーを表示して、部分的に選択することも出来る。
■ 選択ツールによる、オブジェクトの移動・コピー、拡大・縮小
「選択ツール」は、「オブジェクトの選択」と同時に「オブジェクトの移動・コピー」「拡大・縮小」機能を持ちます。
■ オブジェクトの移動、コピー
■ 基本操作
- オブジェクトを選択、そのままドラッグすることで移動できます。
- Altキーとの併用で、オブジェクトのコピー、移動ができます。
- Shiftキーとの併用で、移動角度を４５度単位に強制します。
ダイアログボックスでの、数値指定による移動
選択ツールを、ダブルクリックすることで開かれる「移動」オプションダイアログで、数値指定により、オブジェクトを移動・コピーすることが出来ます。
スマートガイドの活用
スマートガイドを使うと、選択ツール（に限らず、他のツールでも）を、オブジェクトに近づけると、その位置によって「パス」「アンカー」などの説明が表示され、選択を容易に、正確に出来ます。
又、移動の際にも４５度単位でガイド線が表示され、 正確な移動が出来ます。
※ スマートガイドの表示
「画面→スマートガイド｝
オブジェクトを、ほぼ４５度単位に移動すると、その角度に沿ったガイド線が表示され、正確な移動の助けになります。
他のパス上に移動した場合「交差」と表示され、正確なスナップが出来ます。
※ 便利な機能ではありますが、ややもすると煩わしい機能でもあります。
必要に応じて、使い分けた方が良いでしょう。
■ オブジェクトの拡大・縮小
オブジェクトを選択すると、オブジェクトの周辺に「バウンディングボックス」が表示されます。このボックスの８個のハンドルを、選択ツールでプレス、ドラッグすることで、オブジェクトを拡大・縮小できます。
※ バウンディングボックスの表示・非表示
「画面→バウンディングボックスの表示（或いは）隠す」
※ キーとの併用
- Shiftキーとの併用で、縦・横の比率を変更することなく、拡大・縮小できます。
- Altキーとの併用で、オブジェクトの中心から、拡大・縮小できます。
